談一談自動消防系統中的聯動關系問題
發布時間：2015-09-04作者：來源：瀏覽次數：2744
建筑消防是一個復雜的綜合體，在對建筑自動消防工程進行設計和施工時既要對消防規范相關要求做出正確的理解，又要考慮消防多方面因素，以防為主，防消結合。當前，建筑自動消防設施聯動關系設計和施工中存在的問題較多，本文只是提出幾個比較常見的情況。聯動控制器及其配套執行器件相當于整個火災自動報警器系統的基本功能執行者，因此消防聯動控制系統的設計、施工質量的合格與否直接影響整個消防工程系統滅火的成敗。但是由于目前《火災自動報警系統設計規范》及相應的施工及驗收規范中，僅提出了聯動控制系統應實現的功能，而對如何實現規定得不很明確，這勢必影響整個消防工程的安全可靠性。因此，如何正確理解執行規范，應引起設計、施工、消防及監理部門的關注。

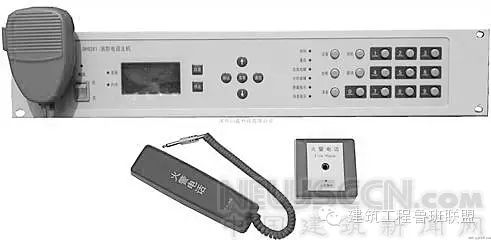

為了在火災發生時能夠達到自防自救的目的，現代化的建筑中設置有多種消防設施，例如：能夠在早期發現火災的火災自動報警系統;能夠盡快驅散煙霧、給人們一個逃生環境的防排煙系統和正壓送風系統;能夠協助人們撲滅初期火災的水滅火系統;為防止火災和煙霧擴散的防火門、防火卷簾、水幕，在火災時緊急運送消防隊員的消防電梯;火災時在照明電源被切斷的情況下，照亮周?chē)h(huán)境和引導逃生方向的應急照明和疏散指示等。除此之外，還設有指導人們有秩序疏散的火災應急廣播系統，能夠及時了解火災區域情況的消防專用電話及求助社會(huì )力量的 119 報警電話等。要使這些消防設施真正能夠在火災發生時最大限度地發揮其效能，真正達到自防自救的目的，就要使它們在火災發生的各個階段準確地動作，這就是我們經常說的消防聯動。聯動控制系統是建筑自動消防設施的靈魂，直接影響到建筑自動消防設施的防滅火效能。目前，聯動關系混亂不清、設置錯誤的工程為數不少，嚴重影響到建筑自動消防設施的正常運行。這些情況存在的原因，大都是因為設計和施工單位對消防設備的聯動控制方式認識不正確造成的。
切斷非消防電源、電梯迫降的控制
消防工程中切斷非消防電源和對電梯的控制一般都與火災探測器進行聯動。在火警情況下，聯動切斷非消防電源、聯動電梯迫降。但是如果沒有發生火災，系統誤報警(或是探測器誤動作，或是手動報警按鈕被人錯誤按下)，把照明電源切斷，電梯迫降到首層，其結果往往是造成人們許多不必要的恐慌，影響了人們正常的工作與生活。須知，意外的恐慌有時也會(huì )造成很大的損失，尤其在人員密集的公共場所，這種潛在危險更大。所以，大多數的消防設備使用單位擔心探測器的誤動作，切斷非消防電源、電梯迫降及其他相關設備的動作引起恐慌造成事故，不敢把聯動設備設置為自動狀態。因此，在實際應用中，往往因為聯動系統一直處于手動控制狀態而不能夠真正實現其價值。但在火災情況下切斷非消防電源、電梯迫降于首層是非常必要的。既然這樣，能不能在設計、施工中就把切斷非消防電源、電梯的迫降直接定為手動控制呢?
GB501 16-1998《火災自動報警系統設行規范》第6.3.1.8條規定：消防控制室在確認火災后，應能切斷有關部位的非消防電源，并接通警報裝置及火災應急照明和疏散指示標志燈;第6.3.1.8條規定：消防控制室在確認火災后，應能控制電梯全部停于首層，并接收其反饋信號。規范并沒有強制要求必須以自動方式來實現切非和迫降，可見對于切斷非消防電源和電梯迫降可以用自動方式也可以用手動方式來實現。但是需要注意的是，采取手動控制時，應選擇合理、方便的方式，并在消防控制室內能夠直接進行操作。
對于切斷非消防電源，應當控制在著火的樓層或防火分區。如局部發生火災，沒有必要將整座建筑內非消防電源全部切掉。其切斷方式可以在消防控制室設置手動控制開關。在火災狀態下，首先聯動或手動切斷起火層的非消防電源，然后根據人員疏散情況和火災蔓延程度，按樓層和防火分區的順序依次切斷相關部位的非消防電源。
對于電梯的控制，可采用三種方式：可用電梯前室的煙感火災探測器聯動電梯;也可以把電梯的控制、顯示系統設于消防控制室，火災確認后，由消防控制室值班人員手動控制電梯;或在消防控制室內設電梯迫降按鈕，按鈕與電梯控制室直接連接，可強制電梯下降后停止于首層。需要強調的是，這里所講的電梯并不是專指消防電梯，而是整個工程中使用的全部電梯。另外，扶梯應視為非消防設施，切斷非消防電源時應包含自動扶梯。工程中經常遇到只對消防電梯進行控制，忽略其他電梯的情況，這與規范明顯不符，實際應用時也很可能成嚴重事故，是不可取的。而對于消防電梯，在火災情況下不僅能迫降至首層，還要具備供消防隊員使用的功能。
氣體滅火設備的聯動

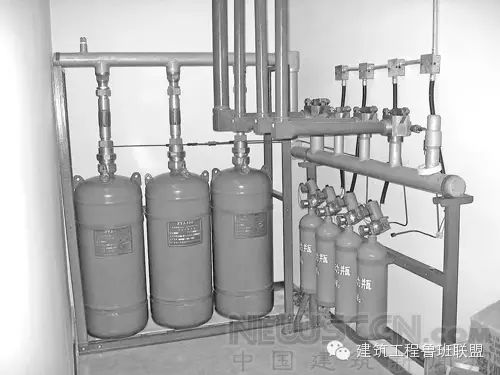

對于管網氣體滅火系統，滅火氣體的釋放必須是經現場的人們做出火災確認的。自動狀態的火災確認是設備確認，其一般做法是兩組探測器同時發出報警后，可以認為是滅火啟動信號。當第一組探測器發出報警，值班人員應當立即趕到現場進行人工確認，在現場決定是否啟動固定滅火系統。在設計上雖然有自動和手動兩種啟動方式，但在有人值班時應以手動啟動方式為主。所以在控制中心只顯示系統的手動自動工作狀態，監視系統報警、噴射各階段的反饋信號，并不要求必須控制滅火系統的緊急啟動，這樣完全是為了保證系統的安全準確可靠。 可是不少系統仍然將啟動控制按鈕設在控制中心，這樣做就留下了可能誤噴發的隱患。
防火卷簾的聯動
GB50116中6.3.8指出，疏散通道上的防火卷簾兩側，應設置火災探測器組及其警報裝置，其兩側應設置手動控制按鈕。感煙探測器動作后，卷簾下降至地面1.8m;感溫探測器動作后，卷簾下降到底。用作防火分隔的防火卷簾，火災探測器動作后，卷簾下降到底。
其一，應把防火卷簾的使用性質確定好，到底是用在防火分隔還是疏散通道，然后再進行聯動關系的設置。其二，相應的探測器動作后，同一防火分區內用作防火分隔的卷簾應同步動作。其三，用作疏散通道上的卷簾，應分清通道的具體情況，一般也應該在卷簾兩側分別設置感煙和感溫火災探測器。其四，按照GA386《防火卷簾控制器》新標準要求，在防火卷簾自動下降過程中，通過手動控制裝置應能夠優先插入急停操作，卷簾急停延時(30~300s，可調)后，輸出控制信號控制防火卷簾自動下降至下限位置。如急停防火卷簾處于中限以下位置，應首先自動控制防火卷簾升至中限位置后延時，此功能能重復進行。在實際應用中，為保證卷簾可靠運行、防止誤動作，可以把兩個探測器的“與”關系作為控制信號。防火卷簾的兩側一定要安裝手動控制按鈕，而且要手動優先。有的系統在控制卷簾的探測器動作后，其下降指令不能撤除，使手動控制按鈕失去作用，不能保證手動優先，這樣做就有可能把人關在火區內，是十分危險的。
水系統的聯動

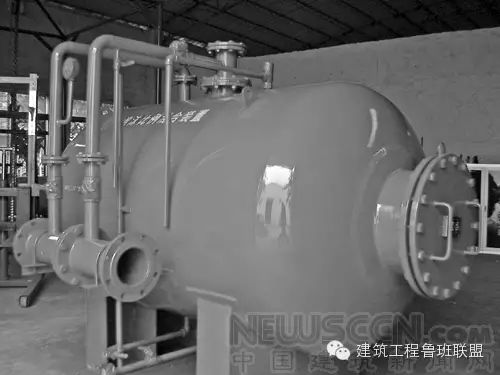

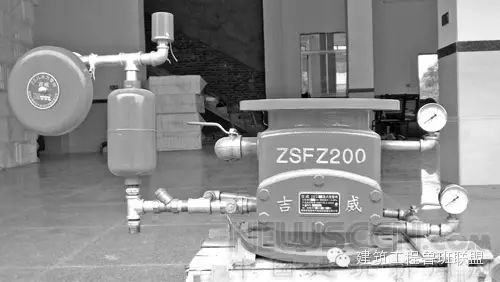

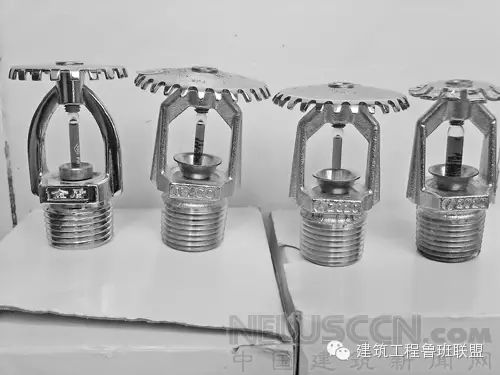

該系統在消防聯動系統中處于相對獨立的位置，例如，消火栓系統的動作就是要將需要的消火栓栓口閥打開，按動消火栓報警啟泵按鈕，或是在消防控制室按動啟泵按鈕，或是在水泵房直接啟泵，從而取水滅火。這三個條件是相“或”關系，即：系統中不管安裝在哪里的任一個啟泵按鈕被按下，消火栓泵就應啟動，而這些操作全是手動實現，通常在水泵房控制柜上狀態轉換開關常常標有手動和自動。實際上手動是指就地啟動而自動是指遠控啟動。而自動噴淋系統的啟動幾乎不需要人為干涉，它是靠在火災時熱的煙氣使置于噴頭玻璃泡內的固定沸點的液體沸騰，脹破玻泡，使有一定壓力的管網里的水從噴頭噴出。當管網里的壓力降低后，置于該片管網根部的濕式報警閥中的壓力開關動作，利用壓力開關的動作信號作為啟泵命令，啟動噴淋泵，給管網里加壓續水，以保證火災現場滅火的用水。而設在消防控制室聯動控制器上的水泵啟動按鈕，是為了防止由于設備的某些故障或系統傳輸故障而造成自動啟泵失靈，不能及時給管網內補水的補救設施。在自動噴淋系統中，水泵房噴淋泵的控制柜上的手動自動狀態轉換開關上，手動是指就地啟動，自動是指控制中心手動啟泵或濕式報警閥上的壓力開關動作聯動啟泵。而對整個噴淋系統而言，自動是指壓力開關聯動啟動，手動是指控制中心遠控啟動。這些概念必須弄清理順。
綜上所述， 水滅火系統的動作與火災自動報警系統的動作均是各自獨立的。然而 ，在實際工作中，有的人竟然將二者聯動起來，或是在發出警報時，甚至在主機報警時就把水泵給啟動起來。這樣做，使水管網里的壓力由于沒有泄壓口很快上升，對于年久失修泄壓閥失靈或管道質量較差的系統就很容易造成跑水事故。
